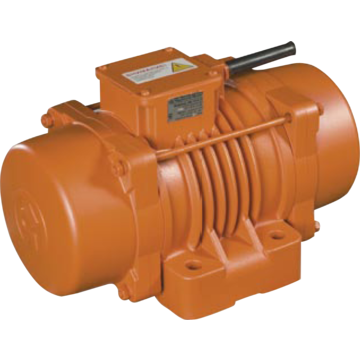

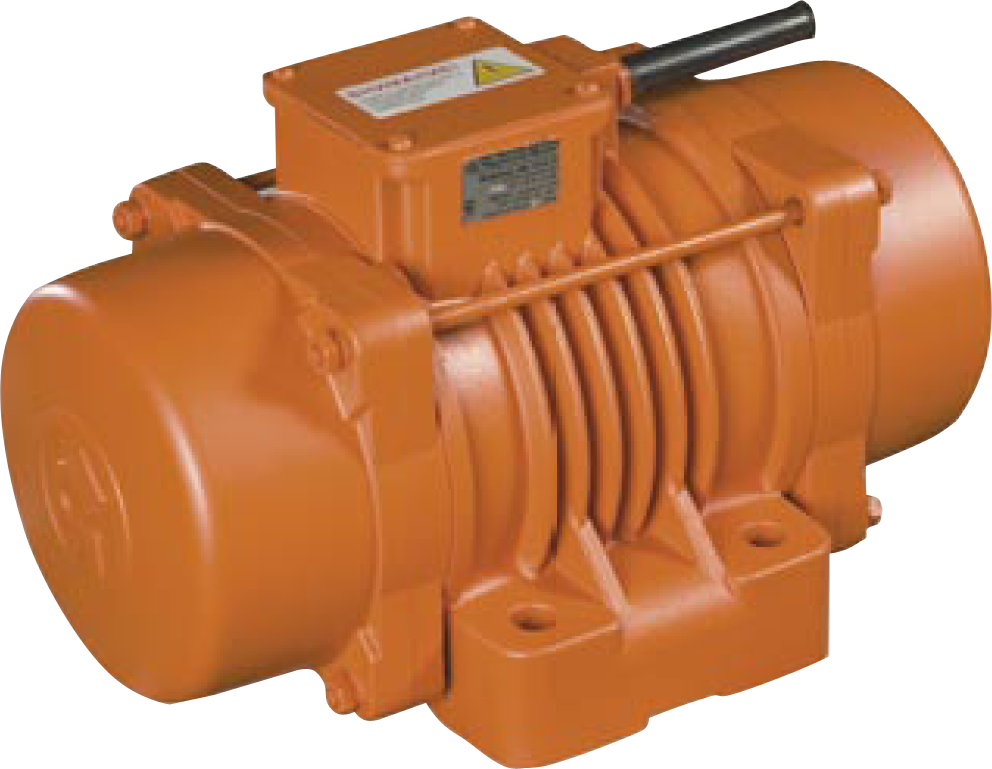

Вибратор ИВ-107А-1.5, 380 В
В наличии
Гарантийный срок службы – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
Техническая характеристика вибратора ИВ-107А-1,5
| Номинальная потребляемая мощность, кВт | 2,05 |
| Номинальная напряжение, В |
380 |
| Номинальная частота тока, Гц | 50 |
| Частота вращения, об.мин | 3000 |
| Статический момент, кг.см | 10,0…20,0 |
| Вынуждающая сила при синхронной частоте колебаний, кН | 9,9…20,0 |
| Габаритные размеры, мм | 535х300х280 |
| Присоединительные размеры, мм | 130х240Ø22 |
| Масса ИВ-107А-1,5, кг | 41 |
| Рабочи ресурс | 700 |
Внимание! Вибратор должен крепиться к жесткой установочной плите, причем вал ротора должен находиться в строго горизонтальном положении.
После 5 и 60 минут работы вибратора обязательно подтянуть крепежные болты.
Комплект поставки ИВ-107А-1,5
| Вибратор | 1 шт |
| Руководство по эксплуатации | 1 шт |
Регулировка статического момента дебалансами
Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем:
S1 – продолжительный режим работы;
S3 60% - повторно-кратковременный режим работы с продолжительно-стью включения 6 мин., 4 мин. – отдых;
S3 40% - повторно-кратковременный режим работы с продолжительно-стью включения 4 мин., 6 мин. – отдых.
| Вибратор | ИВ-107А-1,5 | |||||
| Положение дебалансов | I | II | III | IV | V | VI |
| Статический момент дебаланса, кг-см (%) | 10,0* | 13,0 | 16,0 | 18,0 | 19,4 | 20,0 |
| Вынуждающая сила при синхронной частоте колебаний, кН (%) | 9,9 | 12,8 | 15,8 | 17,7 | 19,1 | 20,0 |
| Вынуждающая сила при частоте колебаний холостого хода, кН | 7,2 | 9,4 | 11,6 | 13,0 | 14,0 | 14,4 |
| Режим работы по ГОСТ Р 52776-2007 | S1 | S1 | S3 60% | S3 60% | S3 40% | S3 40% |
Габаритные и присоединительные размеры
| Тип вибратора | L | B | H | L1 | A | A1 | D | h |
| ИВ-107А-1,5 | 460 | 300 | 280 | 185 | 130 | 240 | 22 | 60 |
Параметры установочной плиты
| Габаритные размеры, мм, не менее | 500х500 |
| Толщина, мм, не менее | 20 |
| Неплоскостность, мм, не более | 0,25 |
Крепежные болты
| Номинальные размеры, мм | М20х110 |
| Момент затяжки, Нм | 410 |
| Класс прочности | 8,8 |
Значения тока в зависимости от режима работы
| Тип вибратора | Ток, А при режиме работы S1 | Ток, А при режиме работы S3 60% | Ток, А при режиме работы S3 40% |
| ИВ-107А-1,5 | 4,0 | 5,0 | 5,6 |
Площадочный вибратор ИВ-107А-1,5 – устройство промышленного назначения, используемое на строительной площадке для различных целей. Данная модель весьма компактна, имеет малый вес (всего 40 килограммов), что обеспечивает высокую степень удобства в работе. В качестве источника электропитания ИВ-107А необходима сеть 42,380 Вт, что делает его эксплуатацию безопасной. Удобная конструкция модели позволяет легко ее прикрепить практически клюбой поверхности.
Принцип действия
Вибраторы электромеханического типа преобразуют механическую энергию в электрическую. Благодаря высокой степени надежности устройства популярны в сельском хозяйстве и строительстве для утрамбовки бетона, в промышленном производстве при изготовлении железобетонных конструкций.
Наша компания предлагает большой ассортимент площадочных вибраторов, среди которых практичный и надежный ИВ-107А-1,5. У нас Вы можете купить вибротехнику по ценам производителя. Если Вы хотите приобрести вибротехнику, можете обращаться по телефонам, представленным в разделе контактной информации. Наши менеджеры ответят на все Ваши вопросы, помогут подобрать нужное устройство, в зависимости от поставленной цели. Обращайтесь, будем рады видеть Вас в числе наших клиентов.
Внимание! Вибратор должен крепиться к жесткой установочной плите, причем вал ротора должен находиться в строго горизонтальном положении.
После 5 и 60 минут работы вибратора обязательно подтянуть крепежные болты.
|
